特長
- ●毎ショットの下死点または第一バウンド点の経時変化測定が可能【画像(1)】

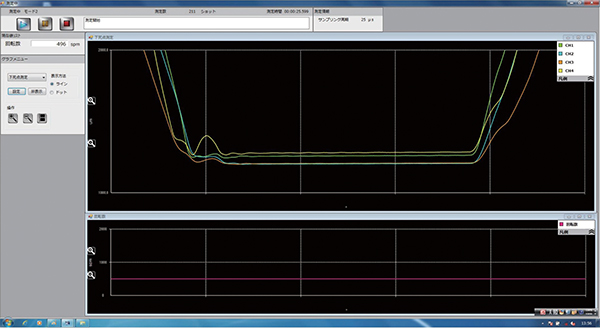

- ●ショットごとの下死点変位波形の連続測定（観測）等が可能【画像(2)】

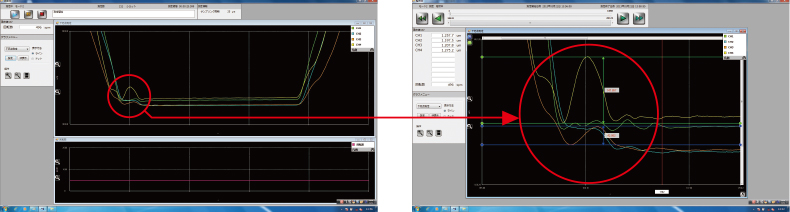

- ●測定したデータを解析することが可能【画像(3)】
【画像(1)】
【画像(2)】
【画像(3)】
使用例
プレス精度の見える化で、経験や勘に頼らない安定したプレス加工環境を創造。

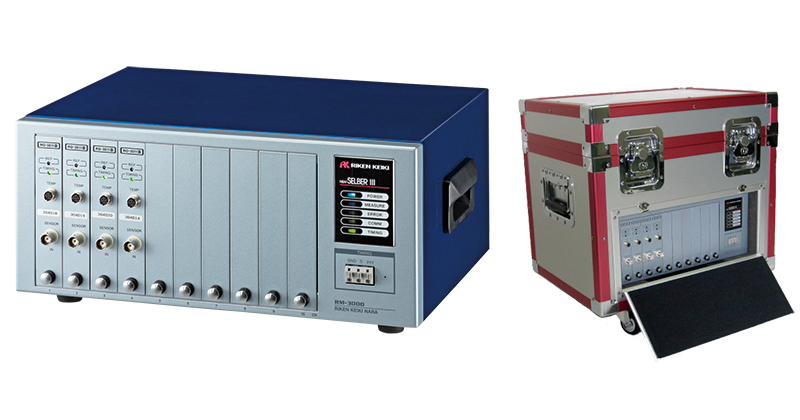

NEW SELBER Ⅲ RM‐3000の主な使用例（プレス加工のメリット）
- ・プレス機導入の為のデータ収集。（負荷時、無負荷時の特性の違いなど）
- ・現存プレスの使い方の工夫による（特性を生かした）加工部品のレベルアップ。
- ・プレスの回転数変化による下死点動的精度測定。（最適回転数の判明）
- ・プレス機及び金型の定期的なメンテナンスに活用。（定量評価でメンテナンス時期を最適化）
- ・金型設計及び加工工程へ数値データでのフィードバック。
など、NEW SELBER Ⅲ RM‐3000は生産の安定化に貢献する製品です。
NEW SELBER Ⅲ RM‐3000の測定風景
金型及び材料の有無によるデータを取得し比較検討が可能。
※データ測定時にはＰＣは必須
センサ取付け例
センサ・冶具取付け例（対角）
プレス機正面（イメージ図）
仕様
| 名称 | NEW SELBER Ⅲ |
| 型式 | RM-3000 |
| 測定チャンネル | 最大10チャンネル |
| 外部入力 | 無電圧のNPNオープンコレクタ出力または接点による入力（DC24V 500mA） |
| 監視可能最大回転数 | 4000spm |
| 使用温度範囲 | 5 〜 45℃ ※結露無きこと |
| 使用周囲雰囲気 | 腐食性ガス、塵埃のないこと |
| 電源 | AC100V~230V 50/60Hz |
| 重量 | 本体：約7kg |
| 外形寸法 | 340（W）×155（H）×250（D）mm（突起部を除く） |
| PCインターフェース | USB2.0 形状USB B 端子数1 |
※本機の仕様に記載されている事柄は、将来予告なしに変更することがあります。
| OS | Windows7（64bit）、Windows10（64bit） |
| CPU | インテルCore i7プロセッサ 2.4GHz（i7-3630QM相当）以上 |
| メモリ | 16GB以上 |
| HDD | 320GB以上（インストールすると約500MBの容量を占有） |
| グラフィック | グラフィックチップ搭載（メモリ1GB以上） ※CPU内蔵グラフィックでは使用出来ません。 |
| ディスプレイ解像度 | 1920☓1080以上 |
| インターフェース | USB2.0 1ポート以上搭載 |
| その他 | Microsoft Excel（CSVファイルの閲覧、編集） |
